CTD-G

Dispositivo di misura dati per la protezione catodica
con modalità di comunicazione GPRS

Il monitoraggio e la gestione dei sistemi di protezione catodica e la raccolta dei dati obbligatori APCE può essere semplificato ed automatizzato grazie all’utilizzo dei dispositivi CTD-G.
Le funzionalità offerte dai dispositivi unite alla modalità di raccolta dati tramite GPRS consente al distributore un risparmio significativo di risorse e velocizza le attività di gestione del sistema stesso.
Dispone inoltre di un’interfaccia micro-USB per la gestione e lo scarico dati da locale.

STRUTTURA
La periferia CTD-G è disponibile in diversi modelli:
CTD-G-1Ch per installazione in conchiglia, misura di una grandezza analogica:
1 DDP, tensione di protezione catodica
CTD-G-3ChA per installazione in corrispondenza di un alimentatore, misura di tre grandezze analogiche:
DDP, tensione di protezione catodica
V, tensione alimentatore
I, corrente erogata
CTD-G-3ChB per installazione in conchiglia, misura di tre grandezze analogiche:
2 DDP,
I, corrente erogata

DDP – Tensione di protezione ±6,25 V DC
V – Tensione Alimentatore 0-100 V
I - corrente erogata ±25 A . Ingresso in tensione con shunt esterno 60mV-25A oppure 60mV-6A
Precisione Migliore dell’1% su tutto il range termico
Campionamento misure Dati con risoluzione 12bit e tempo di campionamento 1s
Impedenza d'ingresso >=2MΩ
Autonomia batteria 2 Anni
Valori giornalieri forniti per ciascuno degli ingressi Minimo, massimo, medio.
Secondi fuori soglia e numero di attraversamento soglie
86400 campioni Dati con risoluzione 12bit e tempo di campionamento 1s per un massimo di 8 misure
Diagnostica interna Allarme batteria, guasto HW


FUNZIONALITA’ TELEGESTIONE
La periferica CTD-G mette a disposizione le seguenti funzionalità avanzate di tele gestione che semplificano l’attività di monitoraggio dell’impianto di protezione catodica sia nella sua gestione ordinaria che straordinaria:
Soglie di allarme Min-Max configurabili per ciascun ingresso

Campionamento 86400 valori:

  • configurabile da remoto sia la modalità di esecuzione (programmata, periodica su base mensile) che la grandezza da monitorare (DDP, V, I) tra gli ingressi configurati
  • Possibilità di memorizzazione nella periferica da 1 a 8 giorni di 86400
  • Invio al centro di gestione del contenuto della memoria interna per consentire di scaricare i dati anche nei giorni successivi alla loro registrazione.

Registrazione misure ON/OFF integrata e gestibile interamente da remoto:
La periferica supporta sia la modalità con che senza stacco piastrina:
  • Con Piastrina: programmazione da remoto del momento di esecuzione della misura
  • Senza piastrina: programmazione range temporale atteso di stacco alimentatore.
Memorizzazione dati di misura con campionamento a 100msec
Notifica al centro di gestione dell'avvenuta misura per consentire poi lo scarico via GPRS.

Comunicazione in GPRS:
Costi e tempi di scaricamento dei dati drasticamente ridotti grazie alla modalità di comunicazione GPRS.
Il Centro di Tele-gestione ha la possibilità in tempi inferiori rispetto alla comunicazione CSD di scaricare una quantità superiore di dati.
Degrado automatico in SMS in caso di mancata copertura GPRS

Download

Manuale

1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

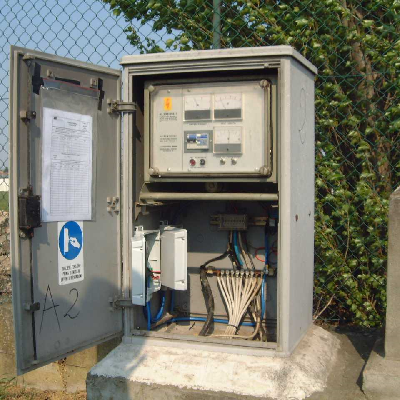

Installazione in cabina con alimentatore

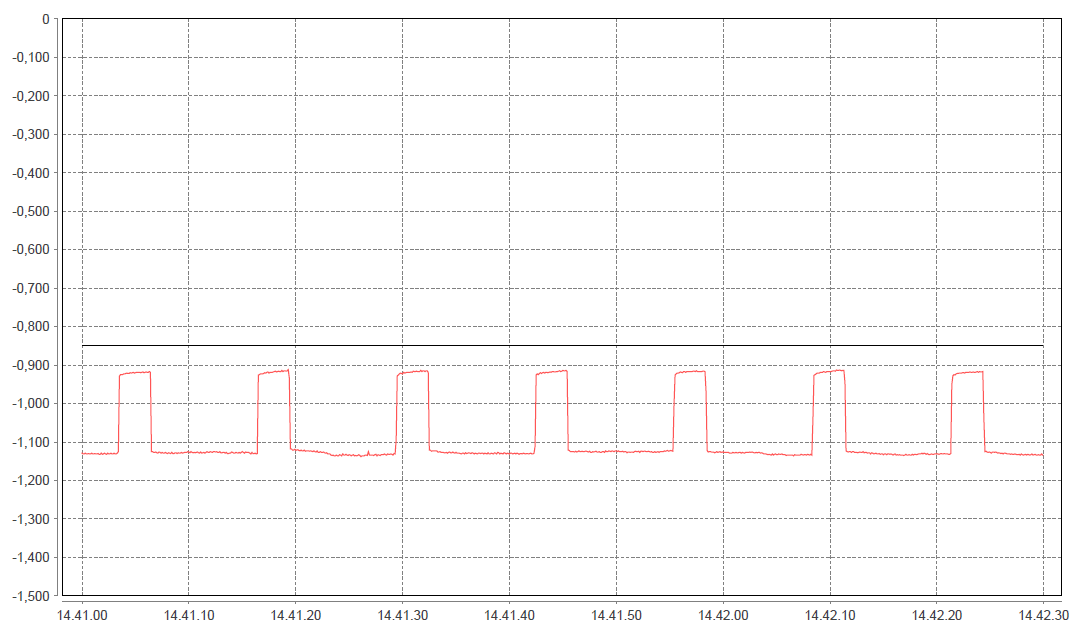

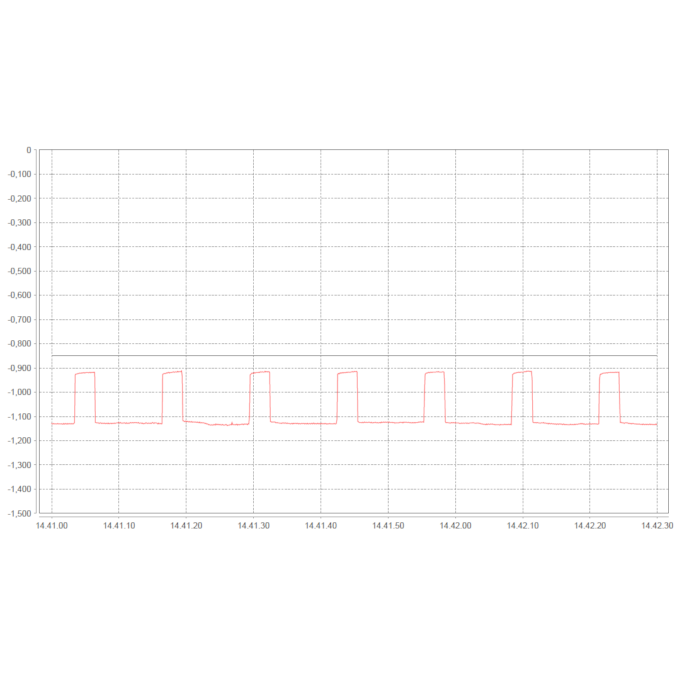

Misure ON-OFF

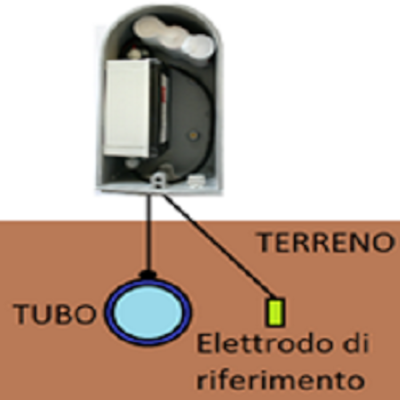

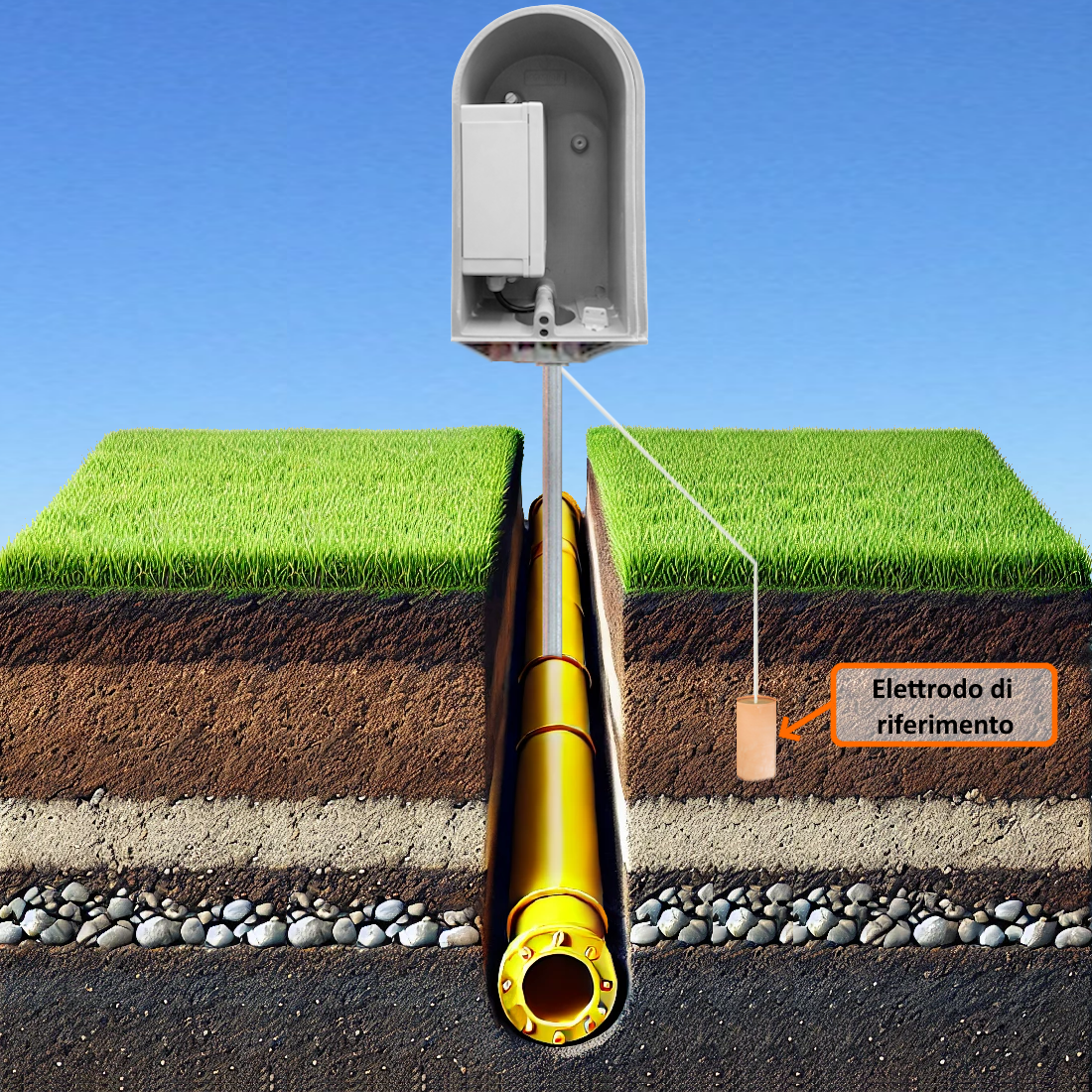

Punto di misura

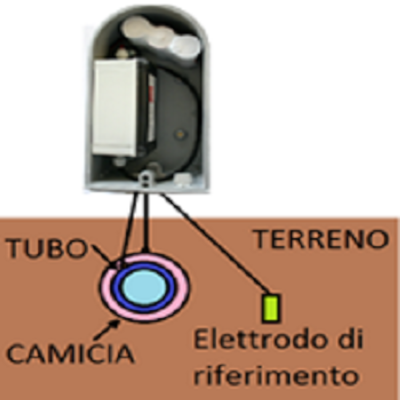

DDP camicia tubo

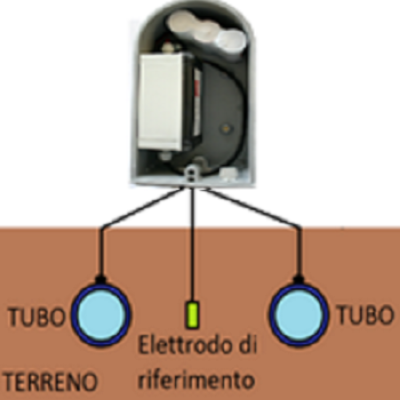

Doppia DDP
