IMP-FC-GPN

INTRODUZIONE

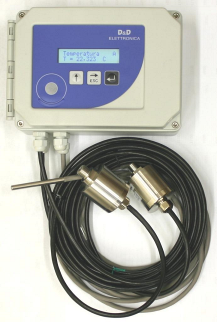

IMP-FC-GPN è un dispositivo di telelettura e telecontrollo particolarmente indicato nei gruppi di riduzione del gas e nei punti terminali di rete, ma utilizzabile anche in applicazioni alternative dove si rende necessario il telecontrollo per pressioni, temperatura e di segnali digitali e/o di conteggio.
Il dispositivo è conforme alla norma UNI/TR 11631:2016.
E’ alimentato a batteria ed è installabile in area pericolosa, in particolare nella zona classificata come Zona 1.
E’ dotato di 1 o 2 trasduttori di pressione e di 1 trasduttore di temperatura installabili in area pericolosa classificata come Zona 0.
Ha la possibilità di acquisire i volumi attraverso un ingresso a bassa frequenza (BF).
Dispone di 3 ingressi di stato con cui è possibile rilevare, condizioni di anomalia quali ad esempio:
blocco di organi
intasamento dei filtri
tentativi di manomissione
apertura porte
IMP-FC-GPN utilizza due diversi protocolli di comunicazione
CTR in modalità GPRS e SMS con la gestione automatica del degrado
Modalità SMS custom (IMP-GPN compatibile) per retro compatibilità con il centro di gestione dati


ACQUISIZIONE DELLE MISURE
Pressione (P)

  • Fino a 2 trasduttori di pressione con i valori di fondo scala e precisione indicati nelle specifiche tecniche.
  • I dati vengono acquisiti ogni 30 secondi.
Temperatura (T)
  • Sonda di temperatura PT1000 a 4 fili con i valori di fondo scala e precisione indicati nelle specifiche tecniche.
  • I dati vengono acquisiti ogni 30 secondi.
Volume (V)
  • 1 Ingresso a bassa frequenza. Gli impulsi ricevuti sono moltiplicati per il peso impulso.
Ingressi di stato (S)
  • 3 ingressi di stato da contatto pulito
VISUALIZZAZIONE DEI PARAMETRI
La visualizzazione dei parametri avviene sul display locale retroilluminato.
  • Pressione 1 (tipicamente del gas a monte)
  • Pressione 2 (tipicamente del gas a valle)
  • Temperatura del gas
  • Portata istantanea
  • Portata massima giornaliera
  • Totalizzatore dei volumi
  • Condizioni di allarme
  • Stato degli ingressi digitali
MEMORIZZAZIONE
I parametri acquisiti e calcolati vengono memorizzati in un’apposita sezione di registrazione temporale non volatile (che conserva i dati anche in assenza di alimentazione) per un periodo di 62 giorni. Tra gli altri vengono memorizzati i seguenti parametri:
  • Massimo, minimo e medio giornaliero dei canali di pressione secondo la UNI/TR 11631:2016
  • Scarto quadratico medio giornaliero dei canali di pressione secondo la UNI/TR 11631:2016
  • Tempo giornaliero con dato disponibile (To) dei canali di pressione, per il calcolo del parametro di efficienza (Peff) secondo la UNI/TR 11631:2016
  • Tempo giornaliero con dato Fuori Limite (TFL) dei canali di pressione, per il calcolo del parametro di efficienza (Peff) secondo la UNI/TR 11631:2016
  • Diagnostica giornaliera
  • Valori e trend mezz’orari dei canali di pressione e della temperatura
  • Massimo, minimo e medio giornaliero della temperatura
  • Portata istantanea
  • Portata massima giornaliera
  • Profilo giornaliero della portata oraria
  • Condizioni di allarme
  • Trend di 2 minuti degli ultimi 36 campioni (72 minuti) precedenti un evento di allarme

CONFIGURAZIONE
La configurazione del dispositivo consente di attivare delle soglie dedicate al telecontrollo e delle differenti soglie per la gestione del Tempo Fuori Limite (TFL). In questo modo si può svincolare la gestione del telecontrollo dalla gestione della UNI/TR 11631:2016

COMUNICAZIONE
La comunicazione locale avviene tramite la porta ottica IEC 62056-21 (ex IEC 1107) e tramite la porta seriale RS232 interna. Sia per la comunicazione locale che per la comunicazione remota utilizza il protocollo CTR, in modalità GPRS e/o SMS oppure il protocollo custom SMS (IMP-GPN compatibile).

ANTENNA
IMP-FC-GPN è dotato di un’antenna integrata. E’ possibile equipaggiarlo con un’antenna esterna certificata avente cavo di lunghezza 2,5 metri o 4 metri.



Dimensioni 190 x 130 x 100 mm (L x H x P)
Peso 1500g (compreso pacco batterie)
Temperatura ambiente -25°C ÷ +65°C
Temperatura del gas -20°C ÷ +60°C Precisione e stabilità entro ±0,2°C
Grado di protezione IP65
Alimentazione Pacco batterie interno Li-Ion 3,6Vdc
Durata > 4 anni per il modulo di misura
Durata > 4 anni per il modulo di comunicazione
E’ possibile aumentare questi tempi tramite l’impiego di batterie potenziate
Sensori di pressione Connessi con cavo schermato disponibili con i seguenti fondo scala:
100 mbar gauge
1 bar gauge
3 bar gauge
6 bar gauge
10 bar gauge
30 bar gauge
80 bar gauge
Altri valori fornibili su richiesta
Precisione e stabilità entro ±0,3% su tutto il range termico
Precisione complessiva misure di pressione Migliore dello 0,5% su tutto il range termico
Sonda di temperatura Pt1000 4 fili classe A, Ø 6mm, connessa con un cavo schermato
Ingressi digitali Conteggio (3 Hz Max) o stato
Stato
Stato
Uscite Digitali 2 opzionali
Tastiera 3 tasti
Display 2 righe da 16 caratteri retro-illuminato
Comunicazione locale Seriale Ottica IEC 62056-21 (ex IEC 1107)
Protocollo CTR UNI-TS 11291
Seriale RS232 connettore Cannon 9 pin femmina
Protocollo CTR UNI-TS 11291
Comunicazione remota Modem SMS, GSM, GPRS con antenna integrata remotizzabile.
Protocollo CTR UNI-TS 11291
Protocollo SMS custom (IMP-GPN compatibile)
Certificazione CE
(Vedere Dichiarazione di Conformità UE) 		ATEX: 2014/34/UE
EMC: 2014/30/UE
Varie Compatibile con il Rapporto Tecnico UNI/TR 11631:2016
Installabile in Zona 1
2° Sensore di pressione opzionale
Sensore di temperatura opzionale
Firmware aggiornabile sia da locale che da remoto
Possibilità di un pacco batterie opzionale per portare a 8 anni l’autonomia del dispositivo
