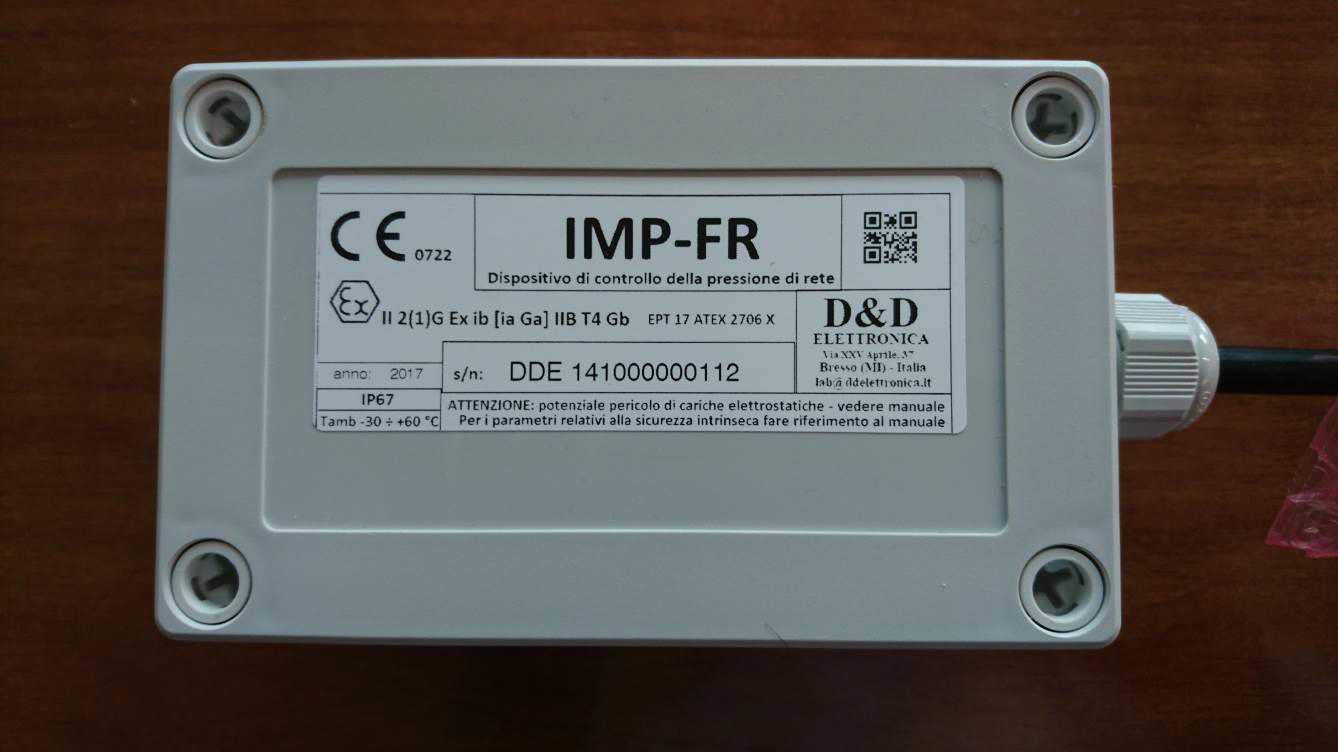

EnglishIMP-FR
Caratteristiche
IMP-FR è un dispositivo di telelettura e telecontrollo particolarmente indicato nei punti terminali di rete e nei gruppi di riduzione del gas, ma utilizzabile anche in applicazioni alternative dove si rende necessario il telecontrollo per le pressioni.E’ alimentato a batteria ed è installabile in area pericolosa, in particolare nella zona classificata come Zona 1.
Il trasduttore di pressione è installabile in area pericolosa classificata come Zona 0.
Il dispositivo è conforme alla norma UNI/TR 11631:2016.
Memorizzazione dei dati
I parametri acquisiti e calcolati vengono memorizzati in un’apposita sezione di registrazione temporale non volatile (che conserva i dati anche in assenza di alimentazione) per un periodo di 62 giorni. Tra gli altri vengono memorizzati i seguenti parametri:
- Valori e trend mezz’orarie della pressione d’ingresso
- Valori e trend mezz’orarie della pressione d’uscita
- Valori e trend mezz’orarie della temperatura
- Condizioni di allarme
- Trend di 2 minuti degli ultimi 36 campioni (72 minuti) precedenti un evento di allarme
IMP-FR memorizza gli eventi in un buffer. Gli eventi sono compatibili a quanto definito nel protocollo CTR. L’applicativo ActFull_2010 permette sia l’accesso che la cancellazione del log eventi.
Uscite digitali
IMP-FR dispone di due uscite digitali configurabili
Comunicazione e software di configurazione
IMP-FR è completamente compatibile con il protocollo di comunicazione in SMS dei suoi predecessori IMP-GPN e IMP5-GPN. Collegato ad un centro ActFull o compatibile, che gestisce i dispositivi IMP-GPN, questo dispositivo si comporta esattamente allo stesso modo. Inoltre IMP-FR può comunicare secondo il protocollo CTR in modalità GPRS e/o SMS.
Inoltre IMP-FR è dotato di una porte USB locale e di un modem GPRS/GSM/SMS per la comunicazione remota. Tutte le porte di comunicazione utilizzano il protocollo CTR descritto nella norma UNI-TS11291-3.
Per programmare/configurare IMP-FR si può utilizzare anche il protocollo CTR. La realizzazione proposta da D&D è l’ActFull_2010 che permette queste programmazioni sia da locale che da remoto. Fare riferimento al documento del software per ulteriori informazioni
| Dimensioni | 130 x 80 x 60 mm (L x H x P) |
|---|---|
| Peso | 500g (compreso pacco batterie) |
| Temperatura ambiente | -25°C ÷ +60°C |
| Grado di protezione | IP67 |
| Alimentazione |
Pacco batterie interno Li-Ion 3,6Vdc Durata > 4 anni con 1 comunicazione al giorno. Durata > 8 anni con 1 comunicazione ogni 3 giorni. E’ possibile aumentare la durata cambiando la periodicità di trasmissione |
| Sensore di pressione |
Connessi con cavo schermato disponibili con i seguenti fondo scala: Range di misura:
Precisione e stabilità entro ±0,3% su tutto il range termico |
| Precisione complessiva della misura di pressione | Migliore dello 0,5% del fondo scala su tutto il range termico (0,35 mbar su 70 mbar) |
| Risoluzione | 0,025% del F.S. (0,02 mbar su 70 mbar) |
| Comunicazione locale |
Micro Usb con protocollo CTR |
| Comunicazione remota |
Modem SMS, GSM, GPRS con antenna integrata remotizzabile Protocollo CTR Protocollo SMS custom (IMP-GPN compatibile) |
|
Certificazione CE |
2014/53/CE |
| Certificazione ATEX: |
II 2(1) G Ex ib [ia Ga] II B T4 |
| Varie |
Installabile in Zona 1 Firmware aggiornabile sia da locale che da remoto |
