IMP-FC |
|
IMP-FC è conforme alla norma UNI EN12405-1:2010 e risponde ai requisiti della MID secondo l’allegato MI-002 (Dispositivi di conversione dei Volumi di Gas) secondo la guida Welmec 7.2 Issue 5. E’ conforme alla delibera ARG/gas 155/08 ed alla UNI-TS11291. Il calcolo del fattore di comprimibilità del gas è effettuato in secondo la normativa ISO 12213-3 (SGERG-88) oppure imponendo un fattore Zb/Z fisso programmabile dall’utente. I volumi misurati vengono convertiti in volumi standard o base, riportati cioè a 15 °C e 1,01325 bar, secondo la norma EN12405-1:2010.
ACQUISIZIONE DELLE MISURETemperatura (T) Sonda di temperatura PT1000 a 4 fili Pressione (P) Trasduttore di pressione ceramico Volume (Vm) Input a bassa frequenza (max 3Hz). Gli impulsi ricevuti sono moltiplicati per il peso impulso
CONVERSIONE DEI VOLUMIDall’acquisizione di parametri fisici dal campo, quali portata, pressione, temperatura, si riportano i volumi transitati (di misura) a volumi standard (base) secondo la EN12405-1:2010, applicando le leggi di comprimibilità dei gas secondo la normativa ISO 12213-3 (SGERG-88). Il fattore di conversione viene calcolato come:
VISUALIZZAZIONE e PROGRAMMAZIONE DEI PARAMETRILa visualizzazione dei parametri avviene sul display retroilluminato del dispositivo IMP-FC. I dati metrologici vengono visualizzati identificandoli con la dicitura “MID”: · Volumi alle condizioni di misura (Vm) · Volumi corretti (Vb) · Fattore di conversione (C) · Fattore di comprimibilità (Z) · Pressione alle condizioni di misura (P) · Temperatura alle condizioni di misura (T) · Tutti i parametri di caratterizzazione chimico/fisica del gas (parametri gas) MEMORIZZAZIONEI parametri acquisiti e calcolati vengono memorizzati in un’apposita sezione di registrazione temporale. Tra gli altri vengono memorizzati i seguenti parametri: trace mensili trace giornaliere trace orarie fasce tariffarie COMUNICAZIONELa comunicazione come previsto dalla norma UNI-TS11291 avviene secondo il protocollo CTR
USCITE DIGITALII volumi acquisiti e calcolati e lo stato di allarme del convertitore di volumi vengono riportati sulle 2 uscite digitali |
|

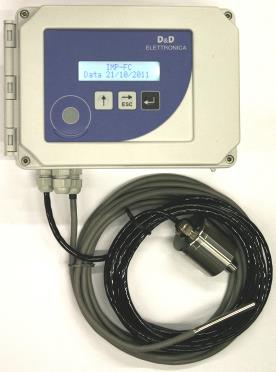

IMP-FC è un convertitore di volumi di gas MID di Tipo 1, un data logger ed un comunicatore con modem GPRS/GSM/SMS, integrato in un unico contenitore ed installabile in area pericolosa, in particolare nella zona classificata come Zona 1. E’ progettato per calcolare i volumi di gas alle condizioni base, basandosi sul volume alle condizioni di misura, sulla temperatura, sulla pressione e sulla comprimibilità del gas. I volumi di gas sono acquisiti attraverso un ingresso a bassa frequenza (BF). I trasduttori di pressione e di temperatura sono installabili in zona classificata come zona 0 |
|
Dimensioni |
190 x 130 x 100 mm (L x H x P) |
|||||||||
|
Peso |
1500g (compreso pacco batterie) |
|||||||||
|
Temperatura ambiente |
-25°C ÷ +65°C |
|||||||||
|
Temperatura del gas |
-20°C ÷ +60°C |
|||||||||
|
Grado di protezione |
IP65 |
|||||||||
|
Alimentazione |
Pacco batterie interno Li-Ion 3,6Vdc Durata > 5 anni per il modulo MID Durata > 5 anni per il modulo di comunicazione E’ possibile aumentare questi tempi tramite l’impiego di batterie potenziate |
|||||||||
|
Sensore di pressione |
Connesso con cavo schermato e sigillo MID applicato in fabbrica Range di misura: 0,8÷2,5 bar assoluti 5) 5÷20 bar assoluti 0,8÷6 bar assoluti 6) 8÷40 bar assoluti 2÷6 bar assoluti 7) 15÷40 bar assoluti 2÷10 bar assoluti 8) 25÷80 bar assoluti |
|||||||||
|
Sonda di temperatura |
Pt1000 4 fili classe A, connessa con cavo schermato e sigillo MID applicato in fabbrica. Ø 6mm |
|||||||||
|
Ingressi digitali |
Portata BF (3 Hz Max) Ingresso di allarme contatore (N.A.) Manomissione |
|||||||||
|
Uscite digitali |
2 ognuna configurabile come: ripetizione Vb, Vm o Allarmi |
|||||||||
|
Tastiera |
3 tasti |
|||||||||
|
Display |
2 righe da 16 caratteri retro-illuminato |
|||||||||
|
Formule calcolo Z |
ISO 12213-3 (SGERG-88) |
|||||||||
|
Precisione |
Secondo EN12405-1: Migliore dello 0,5% alle condizioni di riferimento Migliore del 1% su tutto il range operativo |
|||||||||
|
Comunicazione locale |
Seriale Ottica IEC 62056-21 (ex IEC 1107). Seriale RS232 connettore Cannon 9 pin femmina. |
|||||||||
|
Comunicazione remota |
Modem SMS, GSM, GPRS con antenna integrata remotizzabile. Protocollo CTR UNI-TS 11291 |
|||||||||
|
Classe meccanica |
M2 (secondo EN12405-1) |
|||||||||
|
Classe elettrica |
E2 (secondo EN12405-1) |
|||||||||
|
Certificazione CE (Vedere Dichiarazione di Conformità UE) |
|
|||||||||
|
Varie |
Installabile in Zona 1 Conforme alla delibera ARG/Gas 155/08 Firmware aggiornabile sia da locale che da remoto Possibilità di un pacco batterie opzionale per portare a 8 anni l’autonomia del dispositivo |
